Com 382 metros de comprimento e 124 metros de largura, o Pioneering Spirit parece dois navios gigantes unidos lado a lado. Sua arquitetura foi criada para executar operações offshore que poucos equipamentos conseguiriam realizar, desde transportar plataformas inteiras até instalar tubulações de aço em águas com milhares de metros de profundidade.
Por que o Pioneering Spirit possui uma enorme abertura entre seus dois cascos?

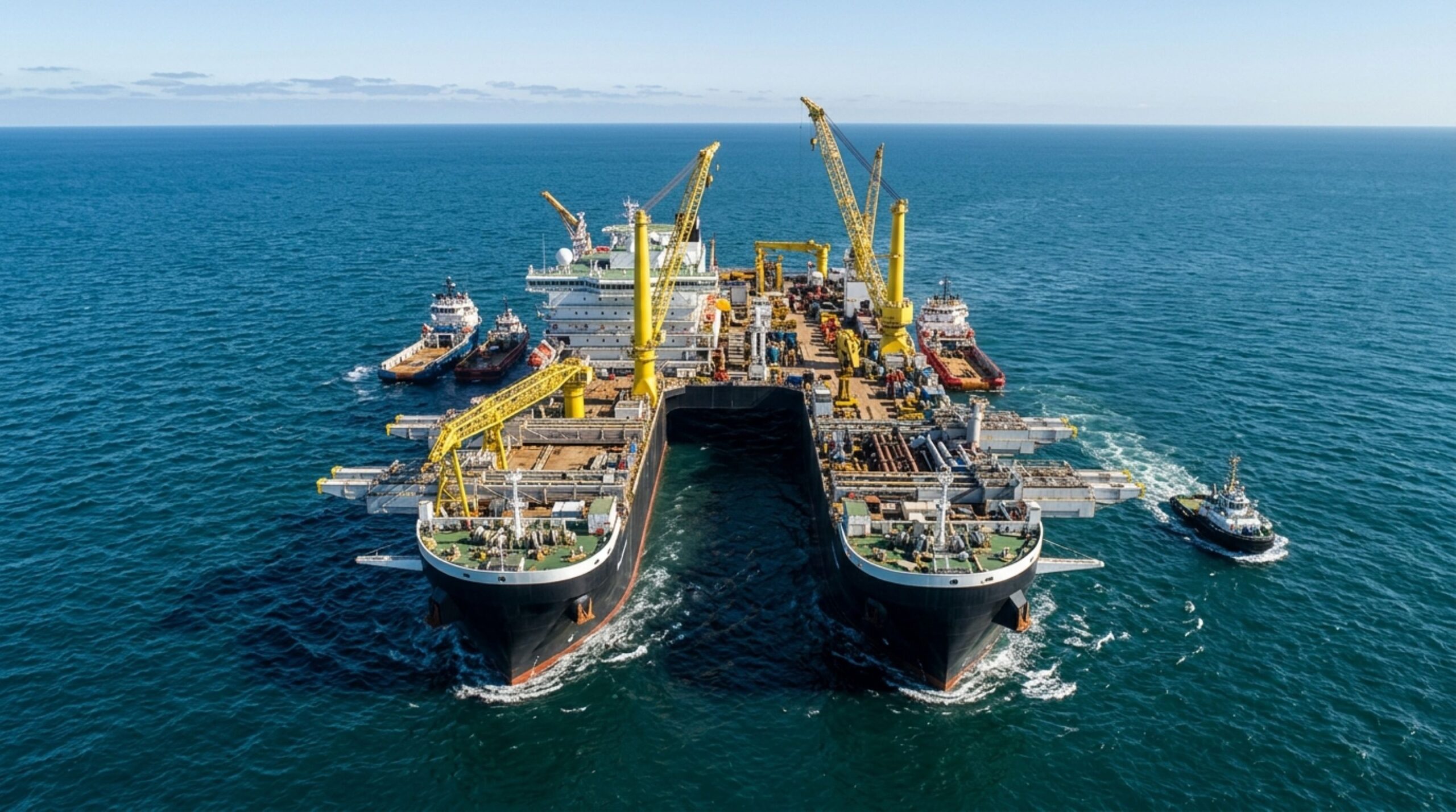

A característica mais estranha fica na proa. O navio utiliza dois cascos paralelos separados por uma abertura de aproximadamente 122 metros de comprimento e 59 metros de largura. Essa fenda não foi projetada originalmente para despejar tubos no oceano, mas para permitir que a embarcação envolva parcialmente grandes plataformas marítimas.
Depois de posicionada ao redor da estrutura, a embarcação utiliza sistemas de levantamento compensados para assumir seu peso e removê-la em uma única peça. A Allseas informa atualmente capacidade de até 60 mil toneladas para topsides, as enormes instalações superiores das plataformas offshore.
Leia também: O predador quase cego que vive enterrado, caça no escuro e consegue sobreviver onde poucos animais suportariam ficar
Como o Pioneering Spirit transforma tubos de aço em um gasoduto submarino contínuo?

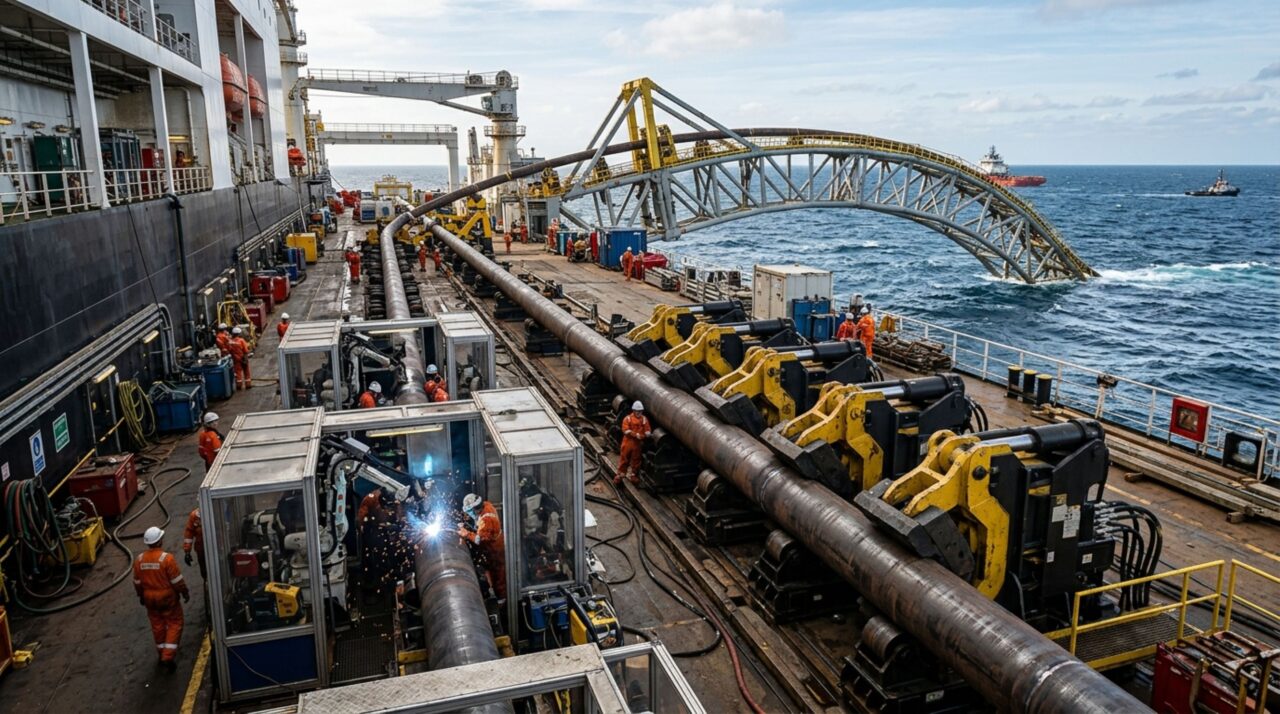

Além das operações de levantamento, o navio funciona como uma gigantesca linha industrial flutuante. Segmentos de tubos chegam ao sistema de produção, são alinhados, soldados, inspecionados e recebem proteção nas juntas antes de avançarem progressivamente pela linha de lançamento.
A escala dessa fábrica embarcada impressiona:
- Linha principal de produção com cerca de 260 metros
- Seis estações de soldagem na linha principal
- Capacidade para transportar aproximadamente 27 mil toneladas de tubos
- Quatro tensionadores com capacidade combinada de 2 mil toneladas
- Tubos com diâmetros externos entre 6 e 68 polegadas
A própria Allseas publicou um vídeo específico mostrando o processo de instalação de tubulações a bordo do Pioneering Spirit, desde a preparação e soldagem até a saída progressiva do tubo em direção ao mar.
O processo pode continuar enquanto a embarcação avança lentamente e mantém sua posição com precisão. Doze propulsores azimutais fazem parte do sistema de posicionamento, permitindo controlar um navio enorme durante uma operação em que pequenos desvios podem gerar esforços elevados sobre quilômetros de aço.
Por que o Pioneering Spirit não simplesmente solta os tubos diretamente no oceano?
Um gasoduto de aço não pode ser abandonado livremente pela popa. À medida que deixa o navio, seu próprio peso cria uma curva entre a superfície e o fundo marinho. Se essa curvatura ultrapassar limites estruturais, existe risco de deformação ou flambagem do tubo.
O Pioneering Spirit utiliza o método S-lay. Nele, a tubulação assume uma trajetória semelhante à letra “S”. Um grande equipamento denominado stinger, dotado de roletes, sustenta o trecho superior enquanto tensionadores controlam os esforços na seção que desce até o fundo. O funcionamento técnico é explicado pela Allseas em sua descrição do método S-lay.
Até que profundidade esse gigante consegue instalar tubulações?
Segundo as especificações atuais da embarcação, o Pioneering Spirit já trabalhou com grandes tubulações desde águas relativamente rasas até profundidades próximas de 3 mil metros. Sua capacidade de tensionamento de 2 mil toneladas é um dos elementos que permitem controlar linhas extremamente pesadas enquanto elas descem pela coluna d’água.
| Número gigante | O que representa |
|---|---|
| 382 m | Comprimento do casco |
| 124 m | Largura total |
| 2.000 t | Capacidade de tensionamento dos tubos |
| ≈ 3.000 m | Profundidade já alcançada em grandes instalações |
Quando o sistema de lançamento está instalado, o conjunto completo pode chegar a aproximadamente 477 metros de comprimento, considerando o stinger e equipamentos de levantamento. Isso ajuda a dimensionar o espaço necessário apenas para controlar a transição do tubo entre o convés horizontal e o fundo oceânico.
Como o Pioneering Spirit consegue levantar uma plataforma inteira do mar?
O enorme vão entre os cascos permite que a proa avance ao redor das partes superiores de uma plataforma. Sistemas especiais de vigas de levantamento são então posicionados sob a estrutura, enquanto mecanismos de compensação ajudam a reduzir o efeito do movimento das ondas durante a transferência da carga.
O resultado é radicalmente diferente do desmonte convencional peça por peça. Grandes estruturas podem ser retiradas de uma só vez e levadas para terra, diminuindo a quantidade de operações complexas executadas offshore. Desde que entrou em operação em 2016, a embarcação já transportou centenas de milhares de toneladas de instalações marítimas.
O Pioneering Spirit é realmente o maior navio do mundo?
A definição exige cuidado. A própria Allseas apresenta atualmente o Pioneering Spirit como o maior e mais versátil navio de construção offshore do mundo e como o maior e mais avançado navio de lançamento de dutos. Portanto, dizer simplesmente “maior navio do planeta” sem indicar a categoria pode gerar uma comparação imprecisa.
O que não depende de exagero é sua escala operacional. Trata-se de uma embarcação construída especificamente para combinar transporte pesado, instalação e retirada de plataformas e fabricação contínua de dutos submarinos. A famosa fenda central serve principalmente às operações com plataformas; já os tubos descem ao oceano através do sofisticado sistema S-lay instalado no navio.
